完整性測試



一、過濾器濾芯的完整性測試是用來檢測濾芯擴散流、起泡點等參數的一個實驗。 實驗具有檢測方便，可靠性好等優點。親水性膜濾芯用純水測試，疏水性膜濾芯用60%IPA測試。自動完整性測試儀在使用之前請確認完整性測試儀的準確性,以及檢查過濾器的氣密性，并檢查進氣壓力是否達到要求（要求進氣壓力設定在5-7bar）,測試溫度設定為20-25℃。
二、組成元件：

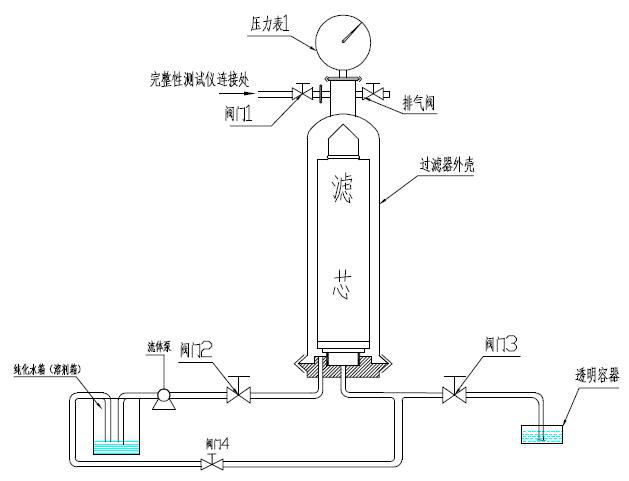

過濾器，壓力表，組合接頭，潔凈氣源，液體泵，水箱（溶劑箱），管件等。（具體參見示意圖）




三、操作步驟
濕潤過程（以下介紹的參數為親水膜0.2um濾芯的設置參數為例）
1、完成如上圖所示連接；
2、關閉閥門1、3；打開閥門2、4及排氣閥，打開水泵，調節閥4，等排氣閥處出水后關閉排氣閥，開始對濾芯進行沖洗濕潤。
3、完全打開閥門4，快速沖洗5到10秒鐘，調節閥門4，控制壓力表1壓力顯示約為P1=4 - 4.5bar，按流量為每10” 大于5L/分鐘，沖洗濕潤濾芯10以上分鐘；沖洗時流量越大,時間越長，就越容易濕潤濾芯，測試的結果也越準確。
優點：1、使濾芯更容易、更完全地濕潤，確保泡點測試的準確性；
           2、能夠保證濾芯的清潔度。
完整性測試
關閉水泵，關閉閥2，4，打開閥3，連接機器氣管到儀器連接口，然后打開閥門1，進行機器測試。建議客戶先測試擴散流數據，再測試起泡點數據。
四，注意事項：
1、濾芯必須充分浸透。若濾芯完整性達不到要求，請按上面濕潤方法重新濕潤后，再做泡點。
2、如果測試失敗，則有下面幾鐘可能：第一個原因是方法問題，可能是濾膜濕潤不夠， 需重新濕潤。也可能是插口密封不好， 應檢查O型圈有否損壞或松動，并重新安裝好。 第二個原因是濾芯經使用后有結構性損壞。
3、注意標注黑體字體的操作條件。
